Les frustules et les valves de Diatomées étant transparents, l'observation de ces structures avec un microscope photonique,
fournit des images planes, en 2D, de l'ensemble de leurs
détails, que ceux-ci soient externes ou internes et
situés sur l'une ou l'autre valve dans le cas de frustules entiers.
La microscopie électronique à balayage permet d'observer uniquement la surface des frustules ou des valves (et dans ce cas ce peut être la surface externe ou interne) et d'en visualiser les détails, avec des grossissements très supérieurs à ceux obtenus avec un microscope photonique. Les images obtenues avec cette technique permettent une visualisation en 3D des structures observées. La forme du frustule de certaines Diatomées étant particulièrement complexe, cette technique facilite la compréhension de leur morphologie.
Thalassiosira punctigera (Castracane) Hasle ; vue partielle de la valve et du cingulum et vue cingulaire:
Psammodiscus nitidus (Gregory) Round & Mann ; vue valvaire et détail de la surface externe d'une valve :
Caloneis bicuneata (Grunow) Wolle ; vue valvaire /cingulaire :
Diploneis bombus Ehrenberg ; vue valvaire et vue valvaire/cingulaire :
Diploneis bomboides (A. Schmidt) Cleve ; vue valvaire et vue cingulaire :
Lyrella hennedyi (W. Smith) Stickle & Mann ; vue valvaire :
Lyrella crebra (Hustedt) D.G. Mann ; vue valvaire :
Pleurosigma marinum Donkin ? ; vue valvaire :
Donkinia recta (Donkin) Grunow ; vue cingulaire et vue oblique :
Surirella hybrida Grunow ; vue valvaire :
La microscopie électronique à balayage permet d'observer uniquement la surface des frustules ou des valves (et dans ce cas ce peut être la surface externe ou interne) et d'en visualiser les détails, avec des grossissements très supérieurs à ceux obtenus avec un microscope photonique. Les images obtenues avec cette technique permettent une visualisation en 3D des structures observées. La forme du frustule de certaines Diatomées étant particulièrement complexe, cette technique facilite la compréhension de leur morphologie.
°°°°°°°°°°°°°°°°°°

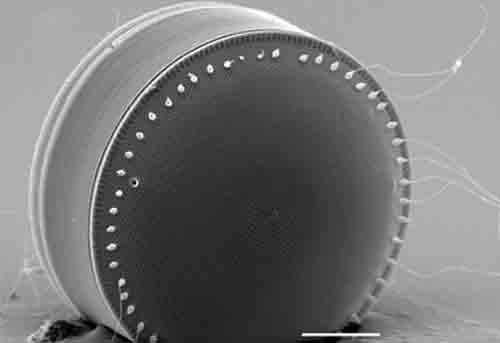

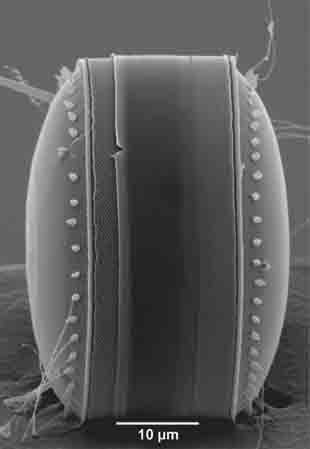

Thalassiosira punctigera (Castracane) Hasle ; vue partielle de la valve et du cingulum et vue cingulaire:
Diamètre : 45 microm. ; hauteur totale : 31 microm. ; 16 aréoles / 10 microm. sur
la face valvaire et 26 aréoles / 10 microm. sur le manteau.
Proche de la marge striée de chaque valve : couronne de
processus renforcés (strutted processes), lesquels
secrétent des filaments organiques (chitine). Sur l'une des
valves (valve gauche, photo de droite), les deux tubes correspondent
à des processus aveugles (occluded processes). Les deux orifices
proches de la couronne de processus renforcés sont soit des
processus labiés (labiate processes) soit des processus aveugles
brisés à leur base.

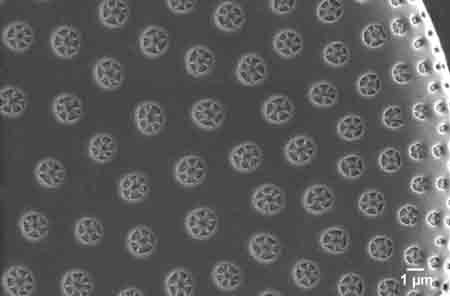

Psammodiscus nitidus (Gregory) Round & Mann ; vue valvaire et détail de la surface externe d'une valve :
Diamètre de la valve : 48 microm. ; diamètre des aréoles : 0,7 à 1,5 microm.

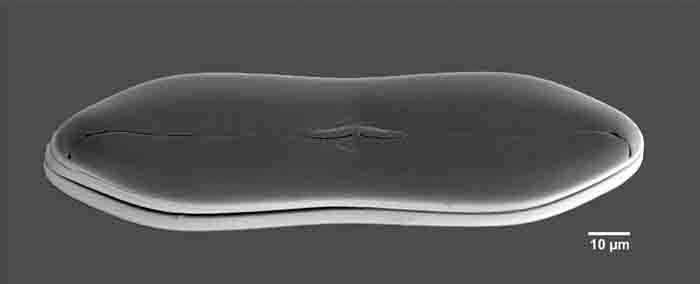

Caloneis bicuneata (Grunow) Wolle ; vue valvaire /cingulaire :
Longueur : 145 microm.
Diploneis bombus Ehrenberg ; vue valvaire et vue valvaire/cingulaire :
Longueur : 70 et 80 microm. ; Largeur : 35/24 microm. ; 6-7 stries / 10 microm.

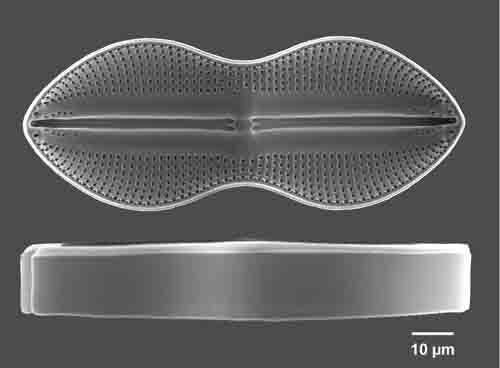

Diploneis bomboides (A. Schmidt) Cleve ; vue valvaire et vue cingulaire :
Longueur : 102 microm. ; largeur : 41/29 microm. ; épaisseur : 19 microm. ; 6 stries / 10 microm.
Lyrella hennedyi (W. Smith) Stickle & Mann ; vue valvaire :
Longueur : 120 microm. ; largeur : 51 microm. ; 11-12 stries / 10 microm.

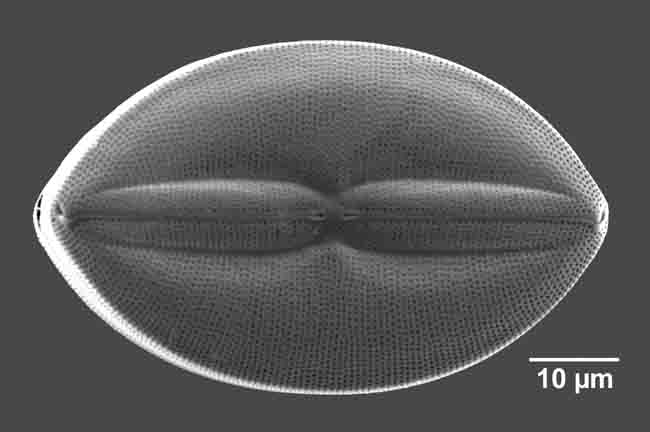

Lyrella crebra (Hustedt) D.G. Mann ; vue valvaire :
Longueur : 63 microm. ; largeur : 40 microm. ; 16 stries / 10 microm.
Pleurosigma marinum Donkin ? ; vue valvaire :
Longueur : 190 microm. ; largeur : 32 microm.

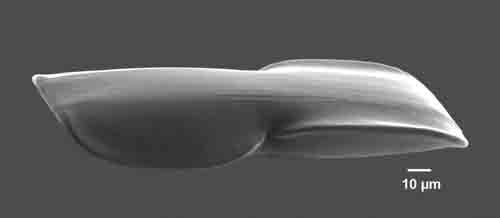

Donkinia recta (Donkin) Grunow ; vue cingulaire et vue oblique :
Longueur : 175 microm. ; hauteur : 55 microm.

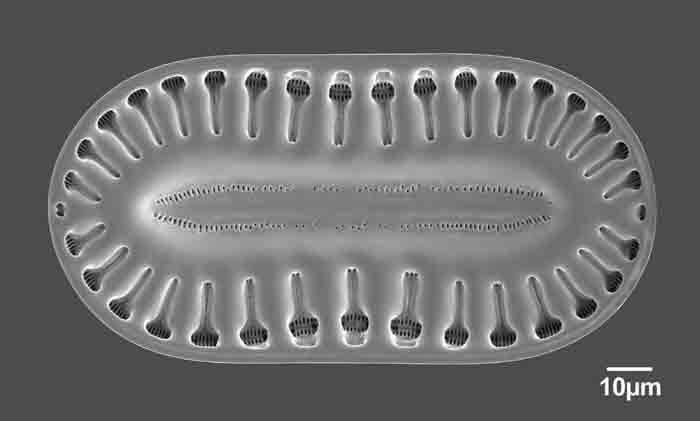

Surirella hybrida Grunow ; vue valvaire :
Longueur : 138 microm. ; largeur : 70 microm.
